Inserti PCD ed inserti PCBN


Inserti PCD e PCBN  a placchetta e CBN SOLID (integrali)

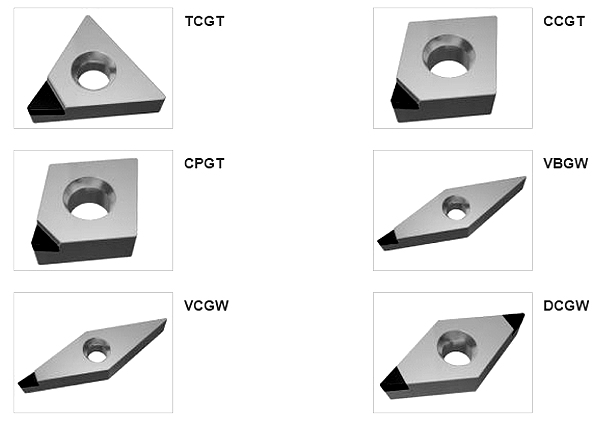

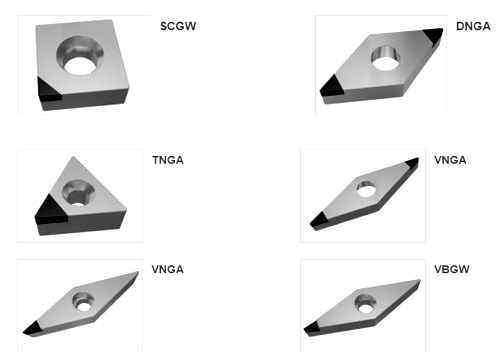

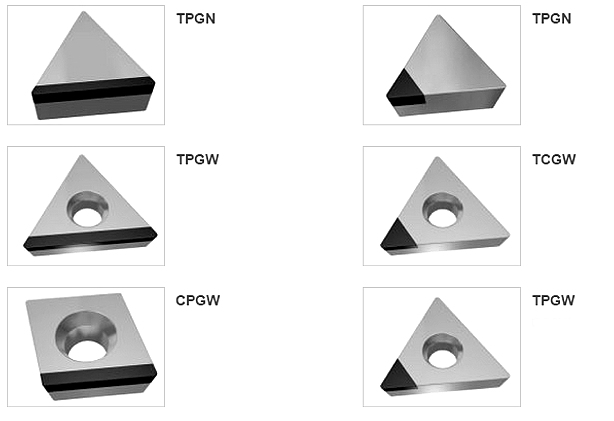

inserti vari pcd sagoma    inserti vari pcd sagoma2inserti vari pcbn sagoma2



Classificazione  misure espresse in mm

ISO ASA D S R D1 SL*

CNGA 120404 CNGA 431 12,7 4,76 0,4 5,16 2,5-3,00
CNGA 120408 CNGA 432 12,7 4,76 0,8 5,16 2,5-3,00
CNGA 120412 CNGA 433 12,7 4,76 1,2 5,16 2,5-3,00

CNGA

ISO ASA D S R D1 SL*
CCGW 060202   6,35 2,38 0,2 2,8 2,5-3,00
CCGW 060204   6,35 2,38 0,4 2,8 2,5-3,00
CCGW 060208   6,35 2,38 0,8 2,8 2,5-3,00
CCGW 09T302   9,52 3,97 0,2 4,4 2,5-3,00
CCGW 09T304   9,52 3,97 0,4 4,4 2,5-3,00
CCGW 09T308   9,52 3,97 0,8 4,4 2,5-3,00
CCGW 120404   12,7 4,76 0,4 5,5 2,5-3,00
CCGW 120408   12,7 4,76 0,8 5,5 2,5-3,00
CCGW 120412   12,7 4,76 1,2 5,5 2,5-3,00

CPGW 080204   7,94 2,38 0,4 3,4 2,5-3,00
CPGW 080208   7,94 2,38 0,8 3,4 2,5-3,00
CPGW 080212   7,94 2,38 1,2 3,4 2,5-3,00
CPGW 090304   9,525 3,18 0,4 4,4 2,5-3,00
CPGW 090308   9,525 3,18 0,8 4,4 2,5-3,00
CPGW 090312   9,525 3,18 1,2 4,4 2,5-3,00
ISO ASA D S R D1 SL*
DNGA 150404 DNGA 431 12,7 4,76 0,4 5,16 2,5-3,00
DNGA 150408 DNGA 432 12,7 4,76 0,8 5,16 2,5-3,00
DNGA 150412 DNGA 433 12,7 4,76 1,2 5,16 2,5-3,00
DNGA 150604 DNGA 441 12,7 6,35 0,4 5,16 2,5-3,00
DNGA 150608 DNGA 442 12,7 6,35 0,8 5,16 2,5-3,00
DNGA 150612 DNGA 443 12,7 6,35 1,2 5,16 2,5-3,00

DNGA



DCGW 070202   6,35 2,38 0,2 2,8 2,5-3,00
DCGW 070204   6,35 2,38 0,4 2,8 2,5-3,00
DCGW 070208   6,35 2,38 0,8 2,8 2,5-3,00
DCGW 11T302   9,52 3,97 0,2 4,4 2,5-3,00
DCGW 11T304   9,52 3,97 0,4 4,4 2,5-3,00
DCGW 11T308   9,52 3,97 0,8 4,4 2,5-3,00
ISO ASA D S R D1 SL*
SNGA 120404 SNGA 431 12,7 4,76 0,4 5,16 2,5-3,00
SNGA 120408 SNGA 432 12,7 4,76 0,8 5,16 2,5-3,00
SNGA 120412 SNGA 433 12,7 4,76 1,2 5,16 2,5-3,00

SNGN 120404 SNGN 431 12,7 4,76 0,4   2,5-3,00
SNGN 120408 SNGN 432 12,7 4,76 0,8   2,5-3,00
SNGN 120412 SNGN 433 12,7 4,76 1,2   2,5-3,00

SCGW 09T304   9,52 3,97 0,4 4,4 2,5-3,00
SCGW 09T308   9,52 3,97 0,8 4,4 2,5-3,00
SCGW 09T312   9,52 3,97 1,2 4,4 2,5-3,00
SCGW 120402   12,7 4,76 0,2 5,5 2,5-3,00
SCGW 120404   12,7 4,76 0,4 5,5 2,5-3,00
SCGW 120408   12,7 4,76 0,8 5,5 2,5-3,00

SPGN

ISO ASA D S R D1 SL*
SPGN 090304 SPGN 321 9,52 3,18 0,4   2,5-3,00
SPGN 090308 SPGN 322 9,52 3,18 0,8   2,5-3,00
SPGN 120304 SPGN 421 12,7 3,18 0,4   2,5-3,00
SPGN 120308 SPGN 422 12,7 3,18 0,8   2,5-3,00

SPGW 090302 SPGW 3202 9,52 3,18 0,2   2,5-3,00
SPGW 090304 SPGW 321 9,52 3,18 0,4   2,5-3,00
SPGW 090308 SPGW 322 9,52 3,18 0,8   2,5-3,00
ISO ASA D S R D1 SL*
TNGA 160402 TNGA 3302 9,52 4,76 0,2 3,81 2,5-3,00
TNGA 160404 TNGA 331 9,52 4,76 0,4 3,81 2,5-3,00
TNGA 160408 TNGA 332 9,52 4,76 0,8 3,81 2,5-3,00
TNGA 160412 TNGA 333 9,52 4,76 1,2 3,81 2,5-3,00

TBGW 060102   3,97 1,59 0,2 2,8 2,5-3,00
TBGW 060104   3,97 1,59 0,4 2,8 2,5-3,00

TCGW 090202   5,56 2,38 0,2 2,5 2,5-3,00
TCGW 090204   5,56 2,38 0,4 2,5 2,5-3,00
TCGW 090208   5,56 2,38 0,8 2,5 2,5-3,00
TCGW 110202   6,35 2,38 0,2 2,8 2,5-3,00
TCGW 110204   6,35 2,38 0,4 2,8 2,5-3,00
TCGW 110208   6,35 2,38 0,8 2,8 2,5-3,00
TCGW 16T302   9,52 3,97 0,2 4,4 2,5-3,00
TCGW 16T304   9,52 3,97 0,4 4,4 2,5-3,00
TCGW 16T308   9,52 3,97 0,8 4,4 2,5-3,00

TPGN 090204 TPGN 721 5,56 2,38 0,4
TPGN 090208 TPGN 732 5,56 2,38 0,8   2,5-3,00
TPGN 110302 TPGN 2202 6,35 3,18 0,2   2,5-3,00
TPGN 110304 TPGN 221 6,35 3,18 0,4   2,5-3,00
TPGN 110308 TPGN 222 6,35 3,18 0,8   2,5-3,00
TPGN 160302 TPGN 3202 9,52 3,18 0,2   2,5-3,00
TPGN 160304 TPGN 321 9,52 3,18 0,4   2,5-3,00
TPGN 160308 TPGN 322 9,52 3,18 0,8   2,5-3,00

TPGW



TPGB 080204   4,76 2,38 0,4 2,4 2,5-3,00
TPGB 080208   4,76 2,38 0,8 2,4 2,5-3,00
TPGB 090204   5,56 2,38 0,4 2,5 2,5-3,00
TPGB 090208   5,56 2,38 0,8 2,5 2,5-3,00
TPGB 110304   6,35 3,18 0,4 3,3 2,5-3,00
TPGB 110308   6,35 3,18 0,8 3,3 2,5-3,00

TPGW 080202   4,76 2,38 0,2 2,4 2,5-3,00
TPGW 080204   4,76 2,38 0,4 2,4 2,5-3,00
TPGW 110302   6,35 3,18 0,2 3,3 2,5-3,00
TPGW 110304   6,35 3,18 0,4 3,3 2,5-3,00
TPGW 110308   6,35 3,18 0,8 3,3 2,5-3,00
TPGW 160404   9,52 4,76 0,4 3,81 2,5-3,00
TPGW 160408   9,52 4,76 0,8 3,81 2,5-3,00

TPGT 110302   6,35 3,18 0,2 3,4 2,5-3,00
TPGT 110304   6,35 3,18 0,4 3,4 2,5-3,00
ISO ASA D S R D1 SL*
VNGA 160404 VNGA 331 9,52 4,76 0,4 3,18 2,5-3,00
VNGA 160408 VNGA 332 9,52 4,76 0,8 3,18 2,5-3,00

VBGW 110302 VBGW 2202 6,35 3,18 0,2 3,4 2,5-3,00
VBGW 110304 VBGW 221 6,35 3,18 0,4 3,4 2,5-3,00
VBGW 110308 VBGW 222 6,35 3,18 0,8 3,4 2,5-3,00
VBGW 160402 VBGW 3302 9,52 4,76 0,2 4,4 2,5-3,00
VBGW 160404 VBGW 331 9,52 4,76 0,4 4,4 2,5-3,00
VBGW 160408 VBGW 332 9,52 4,76 0,8 4,4 2,5-3,00
VBGW 160412 VBGW 333 9,52 4,76 1,2 4,4 2,5-3,00

VNGA

VCGW 110302 VCGW 2202 6,35 3,18 0,2 3,4 2,5-3,00
VCGW 110304 VCGW 221 6,35 3,18 0,4 3,4 2,5-3,00
VCGW 110308 VCGW 222 6,35 3,18 0,8 3,4 2,5-3,00
VCGW 160404 VCGW 331 9,52 4,76 0,4 4,4 2,5-3,00
VCGW 160408 VCGW 332 9,52 4,76 0,8 4,4 2,5-3,00
VCGW 160412 VCGW 333 9,52 4,76 1,2 4,4 2,5-3,00

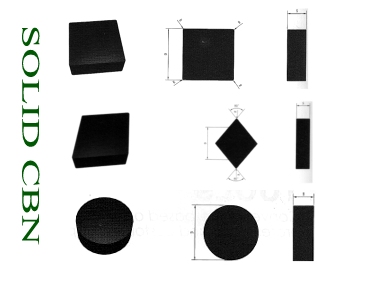

 Solo PCBN e CBN SOLID

SOLID CBN

ISO ASA D S R
RNGN 090300 RNGN 320 9,52 3,18
RNGN 120400 RNGN 430 12,7 4,76

RPGN 090300 RPGN 320 9,52 3,18
RPGN 120300 RPGN 420 12,7 3,18
RPGN 120400 RPGN 430 12,7 4,76

CNGN 090308 CNGN 322 9,52 3,18 0,8
CNGN 090312 CNGN 323 9,52 3,18 1,2
CNGN 090316 CNGN 324 9,52 3,18 1,6
CNGN 120408 CNGN 432 12,7 4,76 0,8
CNGN 120412 CNGN 433 12,7 4,76 1,2
CNGN 120416 CNGN 434 12,7 4,76 1,6

RNGN 090300 RNGN 320 9,52 3,18
RNGN 120300 RNGN 420 12,7 3,18
RNGN 120400 RNGN 430 12,7 4,76

SNGN 090308 SNGN 322 9,52 3,18 0,8
SNGN 090312 SNGN 323 9,52 3,18 1,2
SNGN 090316 SNGN 324 9,52 3,18 1,6
SNGN 120308 SNGN 422 12,7 3,18 0,8
SNGN 120312 SNGN 423 12,7 3,18 1,2
SNGN 120316 SNGN 424 12,7 3,18 1,6
SNGN 120408 SNGN 432 12,7 4,76 0,8
SNGN 120412 SNGN 433 12,7 4,76 1,2
SNGN 120416 SNGN 434 12,7 4,76 1,6

TNGN 110308 TNGN 222 6,35 3,18 0,8
TNGN 110312 TNGN 223 6,35 3,18 1,2
TNGN 160408 TNGN 332 9,52 4,76 0,8
TNGN 160412 TNGN 333 9,52 4,76 1,2
TNGN 160416 TNGN 334 9,52 4,76 1,6

 Realizziamo qualsiasi tipologia di inserti speciale con base in Md.
